Uniwersalny przełącznik ON/OFF z 3-kolorowym podświetleniem LED i wymiennymi symbolami funkcji

Syncrotech Retrofit UniSwitch 19 TriColor to wysokiej jakości przełącznik bistabilny ON/OFF zaprojektowany z myślą o instalacjach 12–24 V w samochodach osobowych, terenowych, dostawczych, ciężarowych, kamperach, łodziach oraz maszynach roboczych.

Największą zaletą przełącznika jest możliwość indywidualnej konfiguracji podświetlenia oraz funkcji. Dzięki wymiennym symbolom użytkownik może przypisać przełącznik praktycznie do dowolnego urządzenia w pojeździe – bez konieczności stosowania przypadkowych ikon lub uniwersalnych naklejek.

Najważniejsze zalety

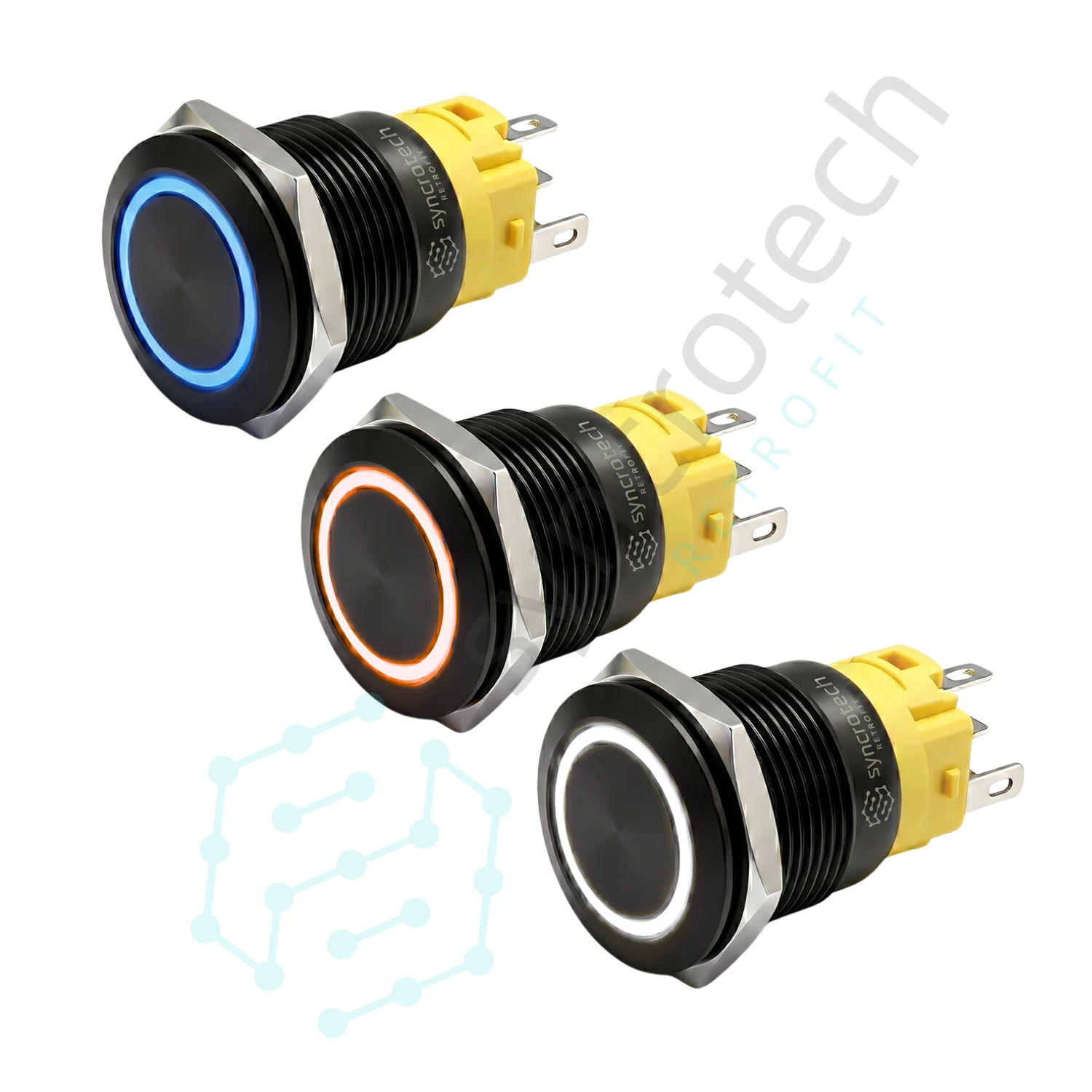

3 niezależne kolory podświetlenia LED

Przełącznik wyposażony został w trzy oddzielne obwody podświetlenia LED:

• Niebieski
• Biały
• Pomarańczowy (Amber)

Każdy kolor sterowany jest osobnym przewodem, dzięki czemu użytkownik może sam zdecydować, za jaką funkcję odpowiada dany kolor.

Przykładowo:

• podświetlenie po zapłonie,
• informacja o dostępności funkcji,
• sygnalizacja aktywnego urządzenia,
• własna konfiguracja zgodna z instalacją pojazdu.

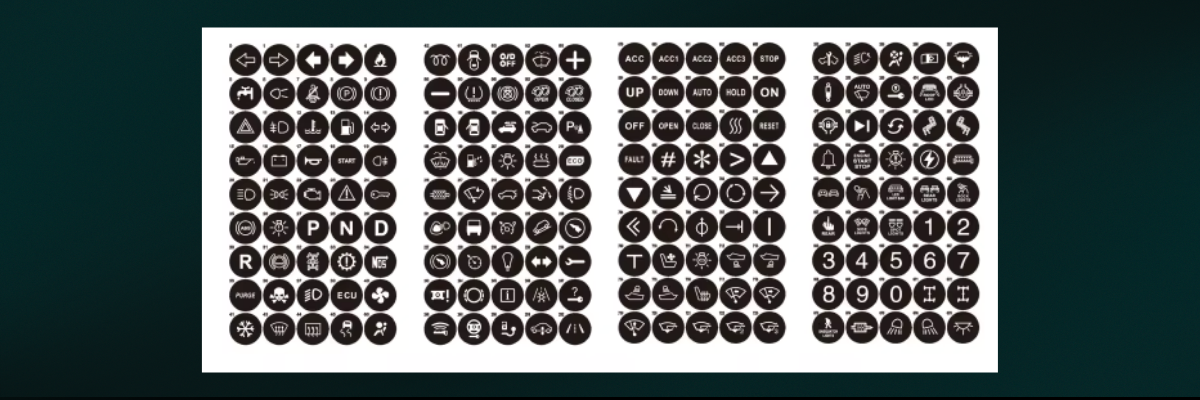

Wymienne symbole funkcji

Do każdego przełącznika dołączony jest zestaw 185 wymiennych symboli, dzięki czemu jeden model może obsługiwać praktycznie każdą funkcję w pojeździe.

Przykładowe zastosowania:

• światła drogowe
• lampy robocze
• belki LED
• koguty ostrzegawcze
• kompresor
• wyciągarka
• blokady mostów
• wentylator
• ogrzewanie postojowe
• światła cofania
• kamera
• ładowarka
• USB
• oraz wiele innych.

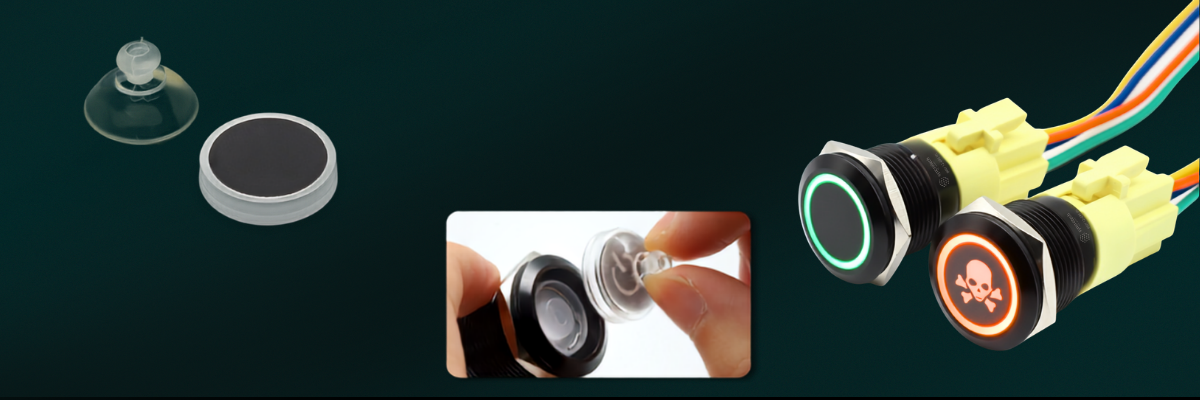

Neutralny front

Przełącznik posiada gładki, neutralny front.

Wybrany symbol umieszczany jest pod przezroczystą soczewką, dzięki czemu w każdej chwili można go wymienić bez konieczności zakupu nowego przełącznika.

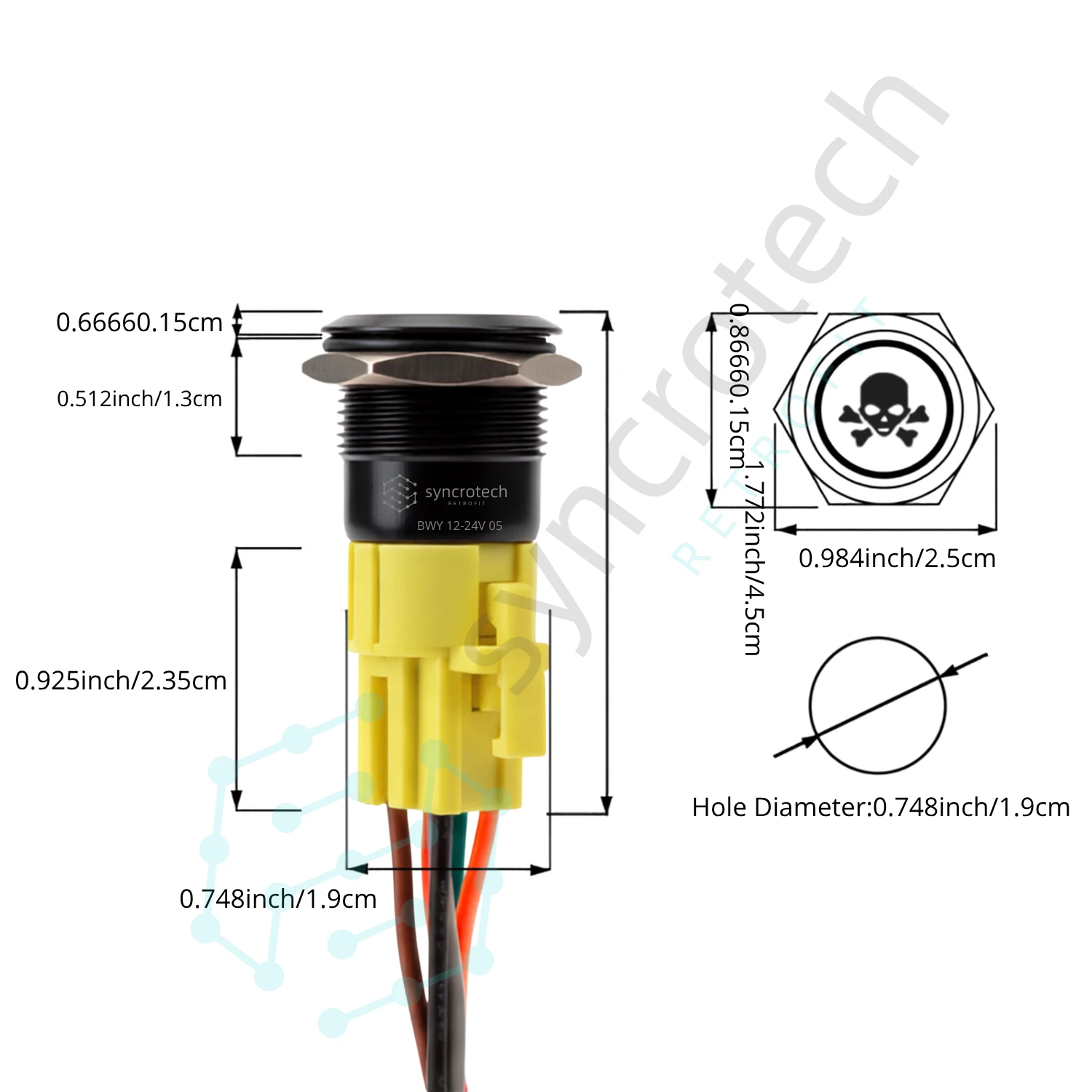

Profesjonalna konstrukcja

• aluminiowa obudowa anodowana na czarno,
• stopień ochrony IP67,
• montaż w otworze Ø19 mm,
• przełącznik bistabilny ON/OFF,
• styki 1NO1NC,
• złącze z przewodami w komplecie.

Parametry techniczne

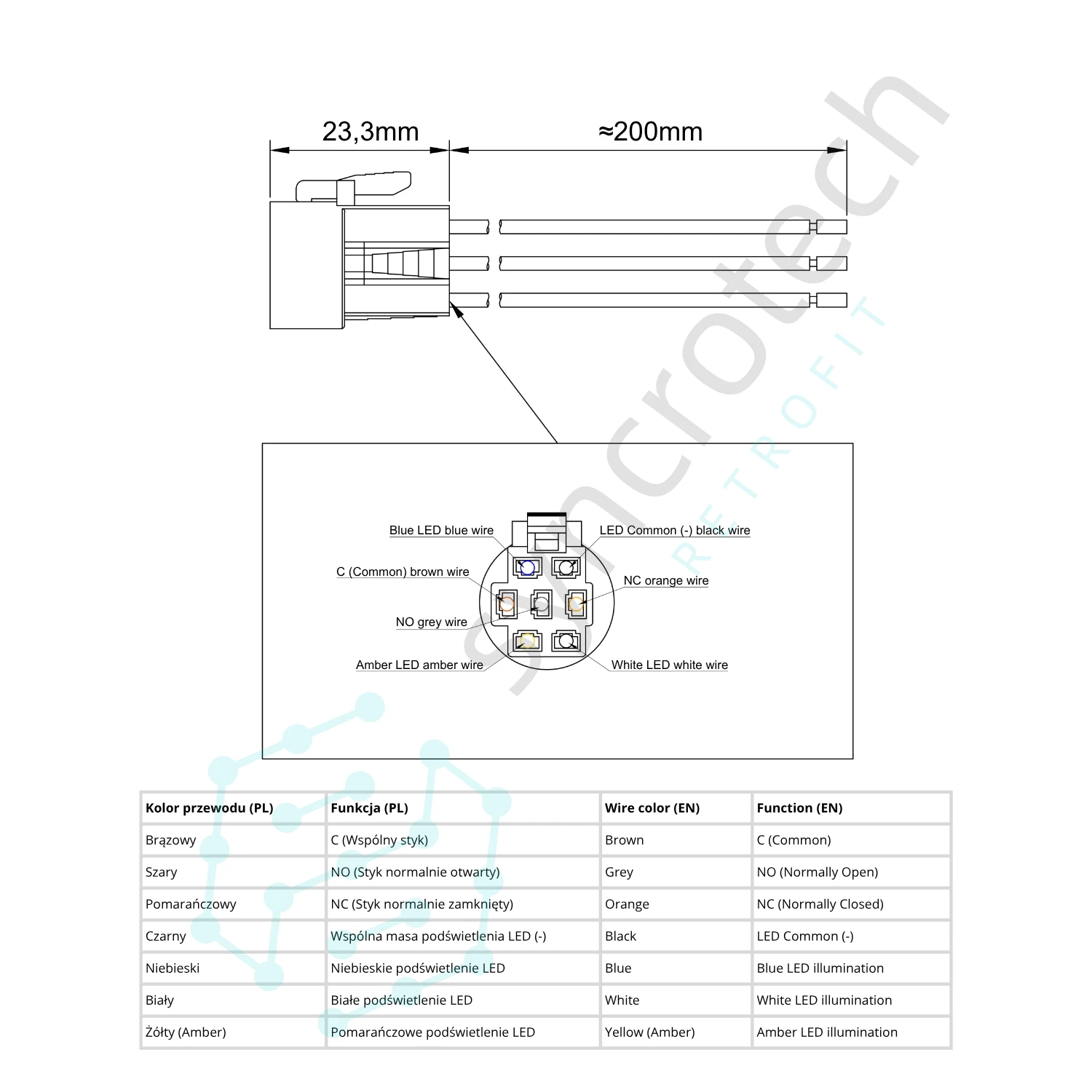

Schemat podłączenia

Do każdego przełącznika dołączona jest etykieta zawierająca:

• schemat pinów,
• opis wszystkich przewodów,
• konfigurację styków C / NO / NC,
• opis przewodów podświetlenia LED.

Dzięki temu montaż jest prosty i nie wymaga wyszukiwania dodatkowej dokumentacji.

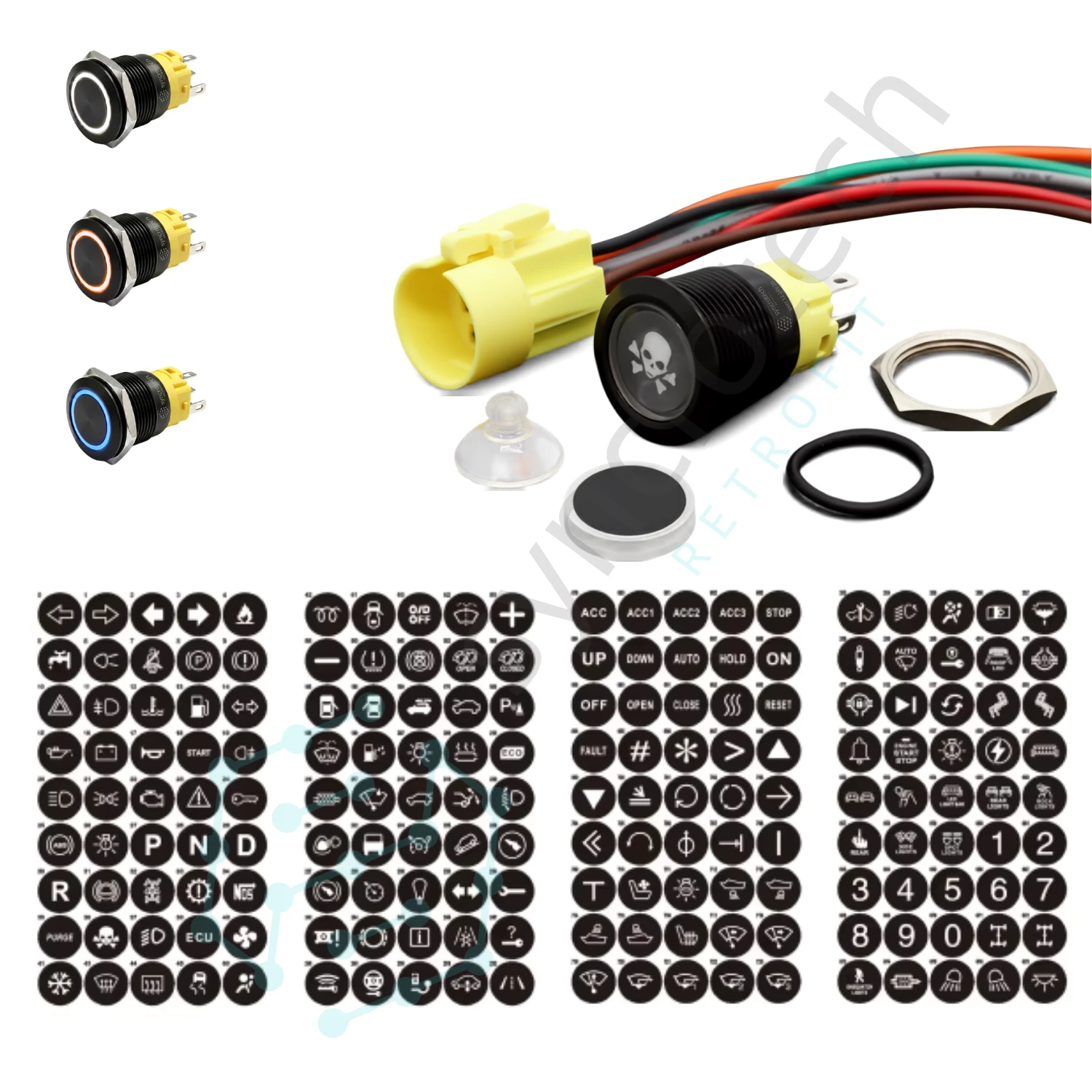

Zawartość zestawu

• przełącznik Syncrotech Retrofit UniSwitch 19 TriColor,
• złącze z przewodami,
• zestaw 185 wymiennych symboli funkcji,
• instrukcja podłączenia ze schematem,
