Panel przełączników Purelux Mini Dashboard Controller, 10-30V

Łatwy w użyciu i praktyczny panel przełączników, który może być używany do sterowania maksymalnie czterema różnymi urządzeniami elektrycznymi z tego samego miejsca. Nadaje się na przykład do zarządzania oświetleniem roboczym lub światłami ostrzegawczymi w małej maszynie roboczej lub SUV-ie.

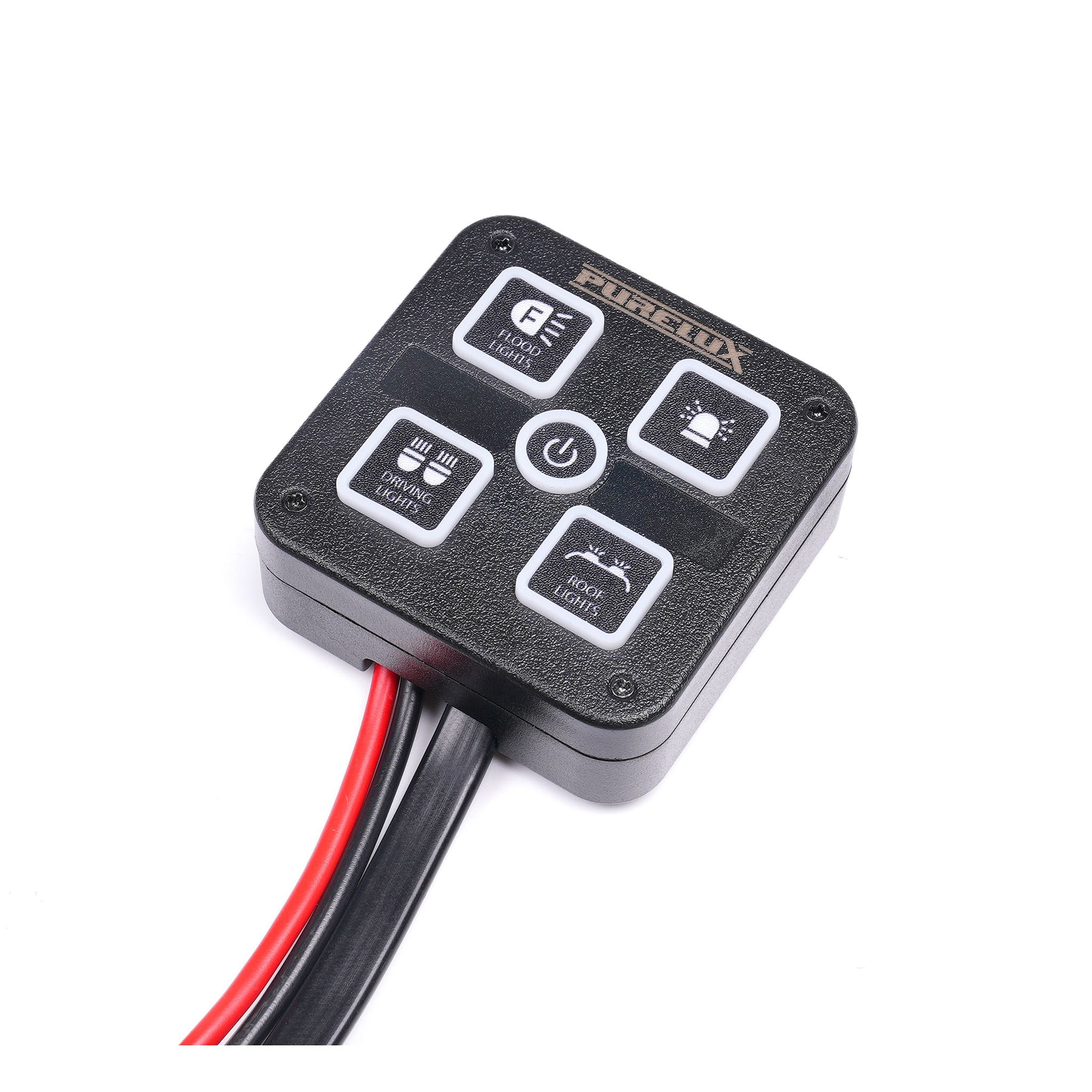

Purelux Mini Dashboard Controller to bardzo wygodny i przyjazny użytkownikowi panel przełączników, który może sterować maksymalnie czterema różnymi urządzeniami elektrycznymi z tego samego miejsca. Jest idealny do zarządzania światłami roboczymi i pomocniczymi, światłami dodatkowymi i roboczymi lub światłami ostrzegawczymi, na przykład w małej maszynie roboczej, furgonetce lub SUV-ie. Światła podłączone do panelu przełączników można włączać i wyłączać indywidualnie, a przełącznik zasilania na środku można użyć do jednoczesnego wyłączenia wszystkich urządzeń podłączonych do panela. Oświetlenie można włączać na stałe (naciskając przełącznik zasilania), albo na chwilę (naciskając przełącznik zasilania na dole). Dzięki temu można go również użyć na przykład do sterowania światłami ostrzegawczymi z kilkoma różnymi trybami pracy, tak aby jeden przełącznik był używany jako przycisk zasilania lampy, a drugi do zmiany trybu pracy. W ten sposób wszystkie funkcje oświetlenia można wykorzystać bez dalszej regulacji, a obsługa jest prosta. Tryb pracy przełącznika zasilania można zmienić, naciskając główny przełącznik zasilania na środku panelu, po czym żądany przycisk jest przytrzymywany przez chwilę (panel click = zmiana trybu pracy).

Łącznie 18 różnych naklejek obrazkowych jest dostarczanych z panelem przełączników, których można użyć do oznaczenia różnych funkcji na przełącznikach. Za pomocą naklejek przełączniki można wyraźnie oznaczyć, a użytkownik nie musi zapamiętywać, który przycisk steruje daną lampą lub funkcją. Symbol na panelu przełączników świeci wyraźnie dzięki podświetleniu, więc panel jest łatwy w użyciu nawet w ciemności. Natężenie prądu przełącznika wynosi 240 W przy 12 V i 480 W przy 24 V. Moc urządzeń elektrycznych, które są włączone w tym samym czasie, może zatem wynosić łącznie 240 W (lub 480 W).

Mini Dashboard Controller jest wyposażony w niezwykle trwały naklejkę dwustronną 3M, dzięki czemu panel przełączników można przymocować praktycznie do każdej powierzchni. Oprócz mocowania naklejki, Dashboard Controller można również zainstalować w pojeździe za pomocą oddzielnego stojaka, uzyskując w ten sposób trwałą instalację poprzez przykręcenie uchwytu bezpośrednio do pojazdu. Dzięki zastosowaniu obu metod montażu przełącznik staje się schludną częścią wnętrza pojazdu, a kierowca nigdy nie musi szukać panelu.

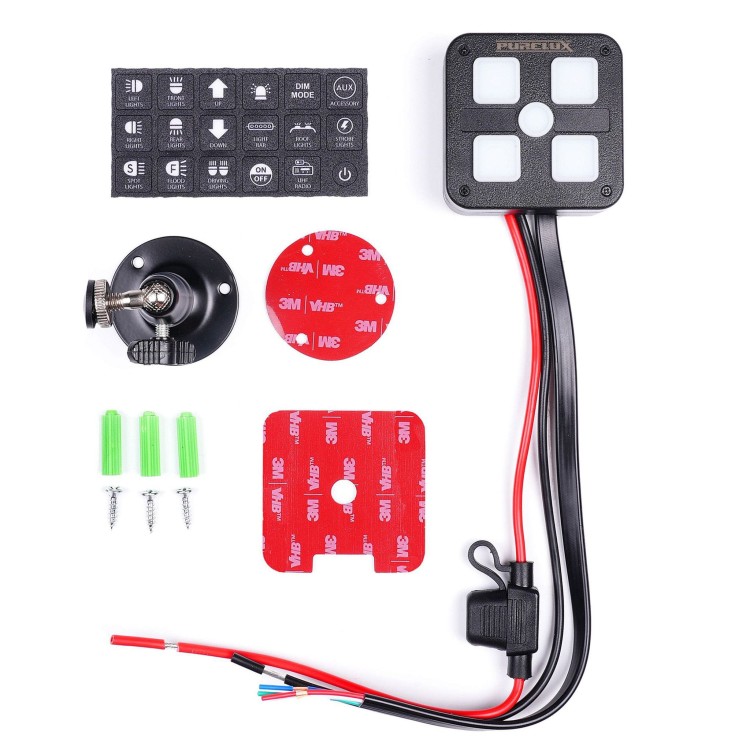

Zawartość

Panel przełącznika
Mocowanie samoprzylepne 3M
Arkusz naklejek na przełącznik
Stojak z mocowaniem śrubowym
3 x śruby
Instrukcje instalacji i podłączania

Specyfikacja techniczna

Marka i model: Panel przełączników Purelux Mini Dashboard Controller
Obszar zastosowania: Obsługa i sterowanie 4 jednostkami elektrycznymi z tego samego panelu przełączników
Napięcie robocze: 10-30 V
Klasa mocy: 240 W przy 12 V, 480 W przy 24 V
Maksymalny prąd: 20 A
Wymiary: 62 x 62 x 25 mm
Waga: 110 g
Długość kabla: ok. 30 cm
Zawiera 18 naklejek znakujących
Homologacje: EMC: ECE: R10
Gwarancja: 24 miesiące

Krótki przewodnik

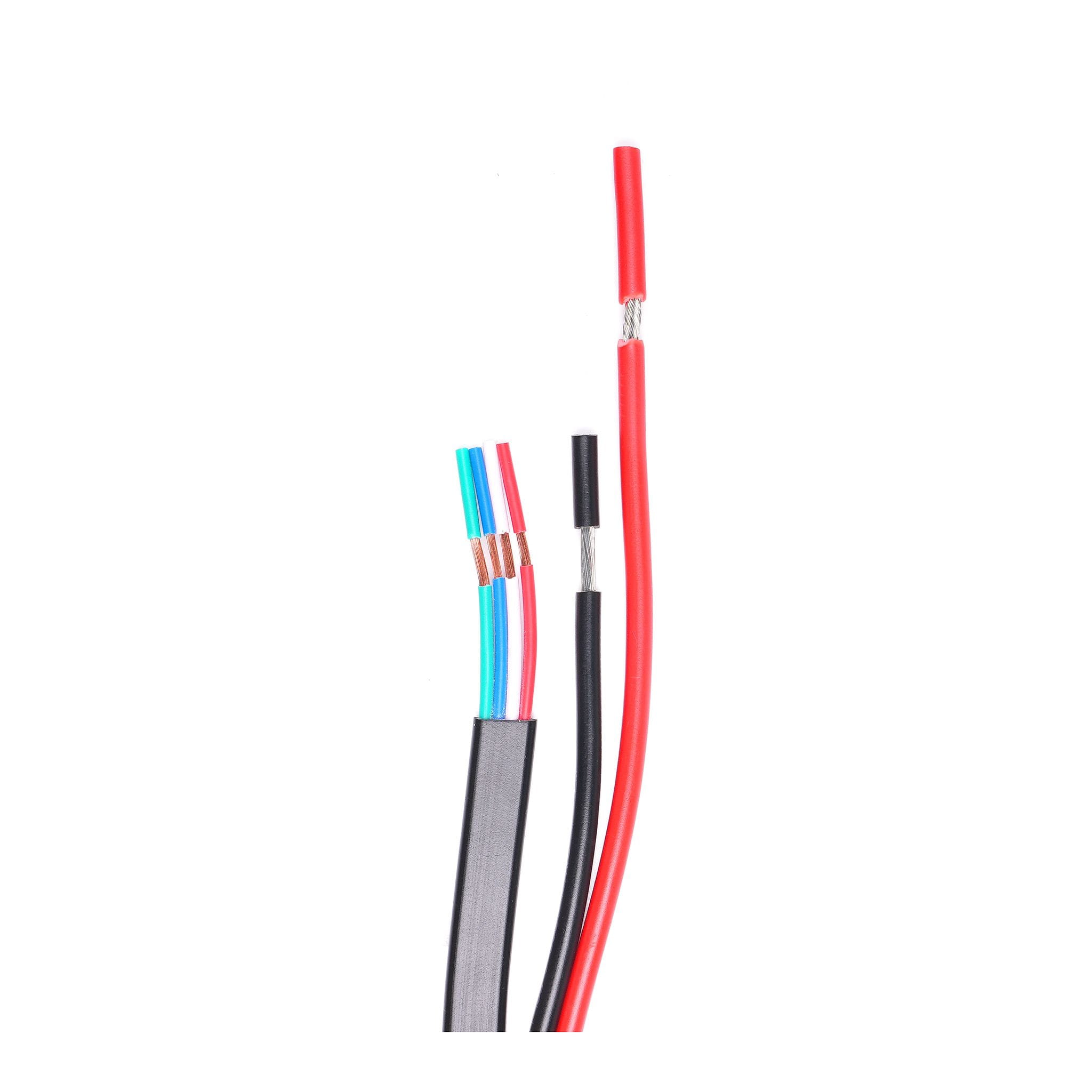

Podłączanie

Czerwony: Zasilanie (+)
Czarny: Uziemienie (-)
Niebieski: Wyjście P1 (lewy górny róg)
Czerwony: Wyjście P2 (prawy górny róg)
Zielony: Wyjście P3 (lewy dolny róg)
Biały: Wyjście P4 (prawy dolny róg)

Wybór funkcji przycisku

Naciśnij Wł./Wył.
Przytrzymaj/Zwolnij

Aby zmienić tryb pracy, wyłącz przełącznik zasilania i naciśnij i przytrzymaj przycisk zasilania razem z żądanym przyciskiem, aż usłyszysz dźwięk kliknięcia.

Instrukcja producenta dotycząca instalacji i podłączenia załączona w pliku lub do pobranie tutaj.
