Panel przełączników Purelux Multi-switch Dashboard Controller, 4 przyciski, 10-30V

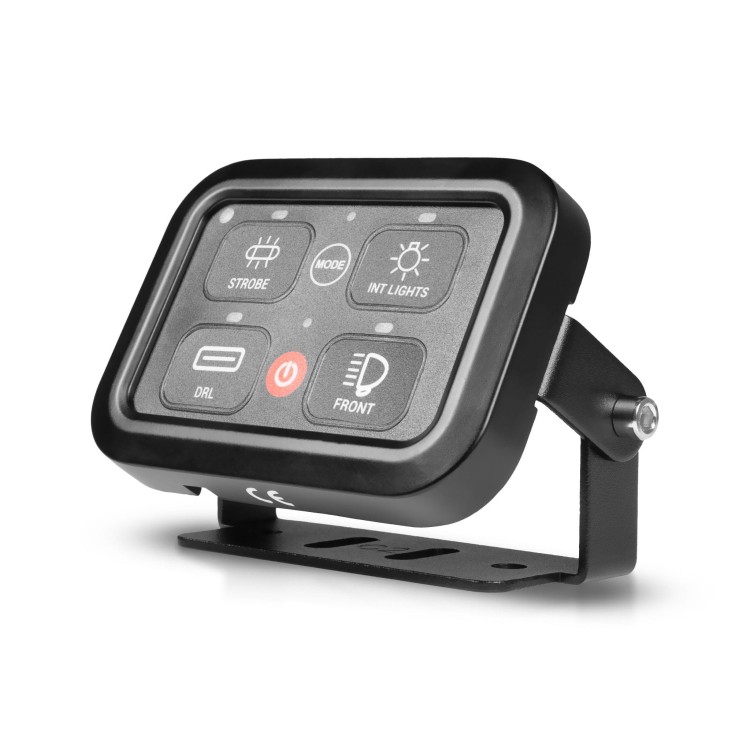

Bardzo wszechstronny, podświetlany RGB panel przełączników do sterowania 4 różnymi urządzeniami z tego samego miejsca. Doskonały np. do sterowania światłami maszyny roboczej, ciężarówki lub SUV-a.

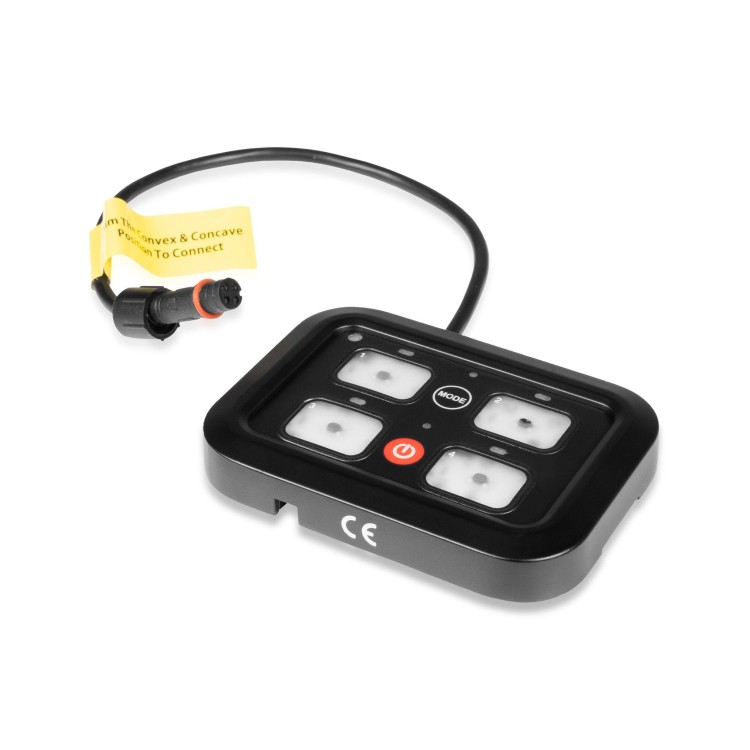

Purelux Multi-Switch Dashboard Controller to bardzo wszechstronny i wygodny panel przełączników do sterowania czterema różnymi urządzeniami elektrycznymi (światłami, sygnalizatorami, wentylatorem silnika, a nawet podgrzewaniem siedzenia). Za pomocą panelu przełączników można np. w maszynie roboczej sterować oddzielnie przednimi, tylnymi i bocznymi światłami roboczymi, a także sygnalizatorem świetlnym, a przełączniki wszystkich świateł znajdują się wygodnie w tym samym miejscu. Światła można włączać i wyłączać pojedynczo, a dzięki przełącznikowi znajdującemu się pośrodku można jednocześnie wyłączyć wszystkie urządzenia zainstalowane z tyłu panela. Wszystkie światła podłączone do panela przełączników (a także inne urządzenia) mogą być włączane w sposób ciągły (tj. włączane i wyłączane kolejnym kliknięciem przycisku), chwilowy (światło włącza się po przytrzymaniu przycisku) lub migający.

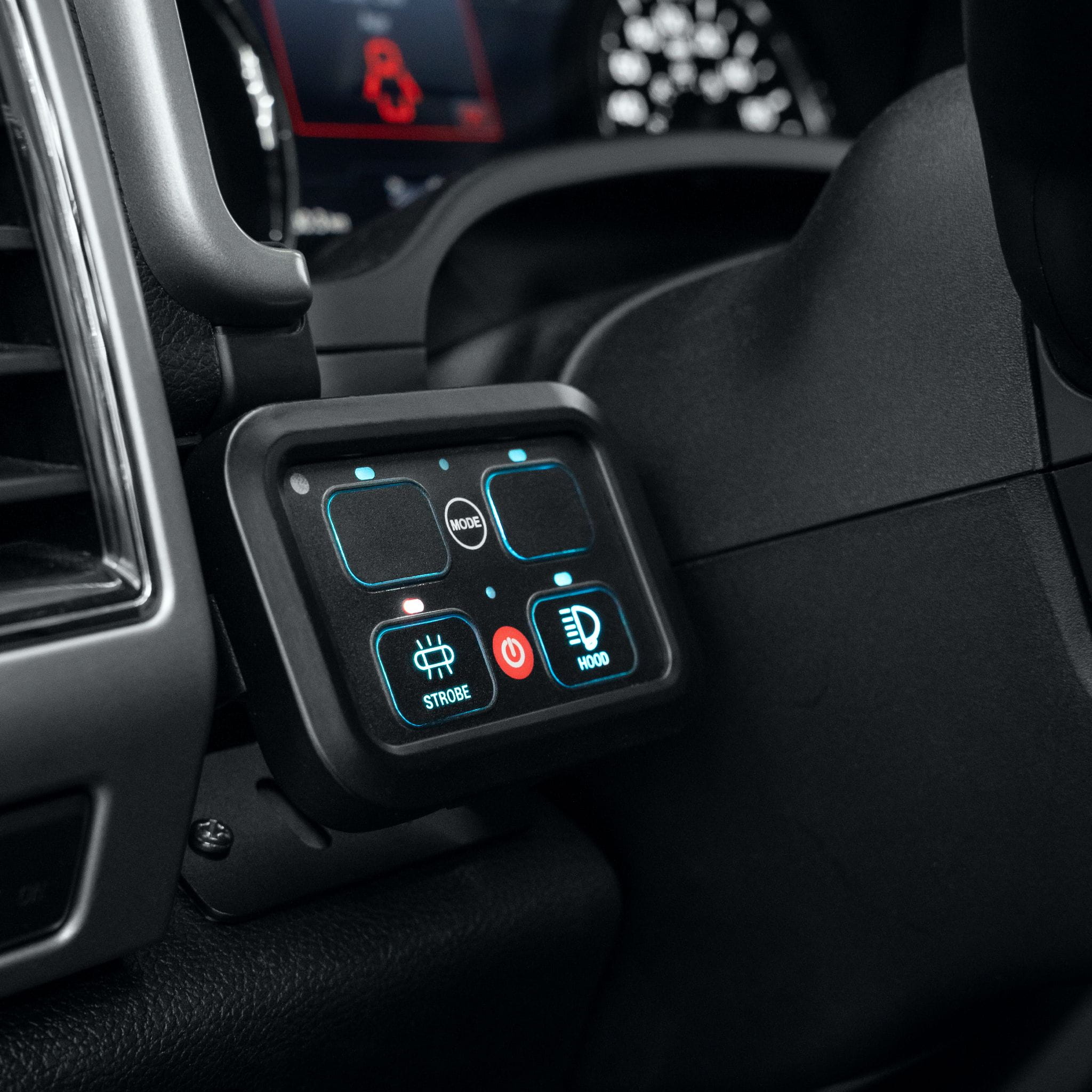

Panel przełączników posiada podświetlenie RGB, które automatycznie dostosowuje się do jasności otoczenia, które można również wyłączyć poprzez jednokrotne naciśnięcie przełącznika „Mode”. W zestawie znajduje się łącznie 45 różnych naklejek z obrazkami oraz pięć czarnych naklejek do oznaczania przełączników. W ten sposób można oznaczyć przełącznik przeznaczony dla każdego innego urządzenia lub światła, aby zapobiec pomyłkom. Dzięki podświetleniu symbol na przełączniku świeci wyraźnie nawet w ciemności.

Z poziomu panelu przełączników można sprawić, że wszystkie podłączone do niego kontrolki będą świecić w sposób ciągły, chwilowy (poprzez naciśnięcie przycisku na dole) lub migać. Funkcję można zmienić poprzez szybkie dwukrotne naciśnięcie przycisku Mode na środku panela, po czym wskaźniki ledowe nad przełącznikiem zaczną migać. Następnie należy nacisnąć przełącznik, którego funkcję chce się zmienić. W ten sposób, na przykład, nie jest potrzebny oddzielny przekaźnik kierunkowskazów, aby światła migały! Dodatkowo panel wyposażony jest w wygodną funkcję pamięci, tj. włącza światła w tym samym trybie, który był używany przed wyłączeniem zasilania.

UWAGA! Prąd znamionowy panelu przełączników wynosi 480W @12V i 960W @24V. Moc urządzeń elektrycznych włączonych w tym samym czasie może zatem wynosić łącznie 480 W (lub 960 W). Obwód 1 może wytrzymać maksymalny prąd 30A, obwód 2 maksymalny prąd 20A, obwód 3 maksymalny prąd 10A i obwód 4 maksymalny prąd 5A. Każdy obwód ma własny bezpiecznik w skrzynce bezpieczników.

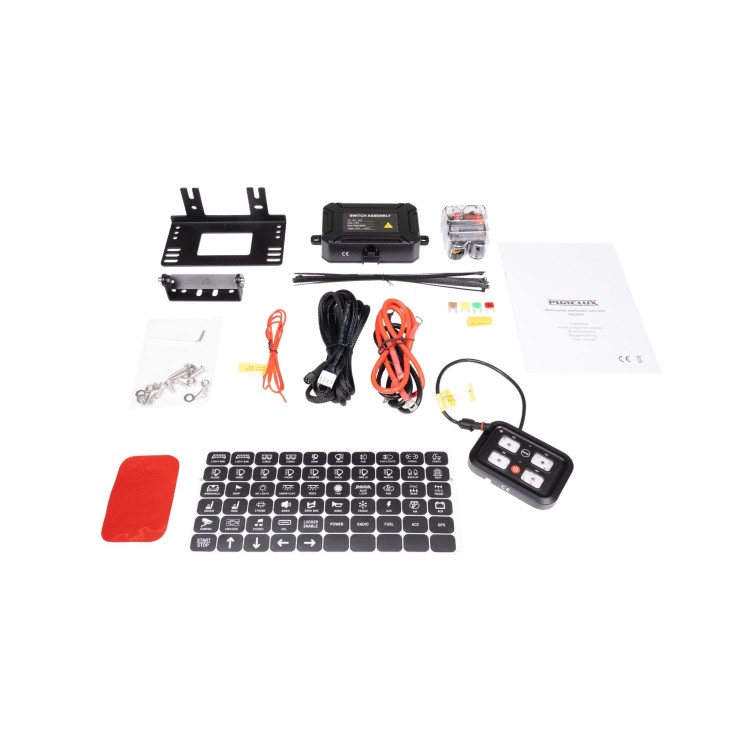

Zawartość dostawy

• Panel przełączników (4 przełączniki)
• Skrzynka bezpieczników
• Zabezpieczenie różnicowe (40A)
• Kabel 4-żyłowy
• Kabel 2-żyłowy
• Kabel zasilający
• 2 różne uchwyty do panelu przełączników
• Uchwyt do skrzynki bezpieczników
• 50 naklejek do oznaczania przycisków
• Zestaw śrub
• Opaski zaciskowe
• Instrukcja obsługi

Specyfikacje

• Produkt: Panel przełączników Purelux Multi-Switch Dashboard Controller, 10-30V
• Przeznaczenie: Sterowanie 4 urządzeniami elektrycznymi z tego samego panelu przełączników.
• Umożliwia np. oddzielne korzystanie z dodatkowych świateł, bocznych i tylnych świateł roboczych oraz panelu świateł ostrzegawczych
• Napięcie robocze: 10-30 V
• Moc znamionowa: 480 W @ 12 V, 960 W @ 24 V
• Maksymalny prąd: 40 A
• Zawiera 50 naklejek z oznaczeniami
• Stopień ochrony IP: IP65
• Temperatura pracy: od -40 do +105°C
• Atesty: Oznaczenie CE
• Zmiana: Funkcja pamięci w panelu
• Gwarancja: 12 miesięcy

Instrukcje podłączenia

Zasilanie: Podłącz główny przewód zasilający (czerwony) od akumulatora pojazdu lub innego stałego punktu zasilania do wyłącznika różnicowego, a od wyłącznika różnicowego do skrzynki bezpieczników do punktu mocowania oznaczonego na czerwono. Podłącz jeden koniec przewodu uziemiającego (czarny) np. do ramy pojazdu lub innego stałego punktu masy, a drugi koniec do punktu masy oznaczonego kolorem czarnym w skrzynce bezpieczników.

Prąd wzbudzenia: skrzynka bezpieczników może być zasilana prądem wzbudzenia w zależności od zamierzonego zastosowania: jeśli nie chcesz, aby urządzenia zainstalowane za przełącznikiem działały, gdy pojazd nie jest uruchomiony, zaleca się podłączenie kabla prądu wzbudzenia do, na przykład, zapalniczki lub spodu wyłącznika zapłonu. Z drugiej strony, jeśli chcesz, aby urządzenia podłączone do panelu działały, gdy pojazd nie jest uruchomiony, zaleca się podłączenie prądu wzbudzenia bezpośrednio do dodatniego bieguna akumulatora samochodowego, na przykład, lub do innego stałego punktu zasilania. Podłącz 2-stykową wtyczkę kabla zasilającego wzbudzenia do skrzynki bezpieczników.

Uwaga! Czerwony wskaźnik LED obok bezpiecznika informuje o jego przepaleniu.

Podłączanie świateł (lub innego sprzętu elektrycznego): Podłącz wymagane oświetlenie do wyjść 1-4 w skrzynce bezpieczników. Zanotuj maksymalne natężenie prądu w każdym obwodzie i podłącz urządzenie do wyjścia o odpowiednim natężeniu prądu.

Wskazówka: Jeśli moc świateł przekracza maksymalną moc kontrolera (480W @12V, 960W @24V), kontroler może być również używany do sterowania przekaźnikiem, w którym to przypadku prąd wymagany przez światła (lub część świateł) przechodzi przez wiązkę przewodów z przekaźnikiem lub dodatkowy przekaźnik, a tylko prąd sygnału pochodzi z kontrolera. W tym przypadku, zamiast przewodu zasilającego światła, tylko przewód wzbudzenia wiązki przekaźnika lub przekaźnik jest podłączony do wyjścia ze sterownika.

W ten sposób światła są podłączone za pomocą dodatkowej wiązki z przekaźnikiem. W takim przypadku prąd świateł przepływa przez przekaźnik i nie wymagają one zasilania ze sterownika.

Dodatkowe funkcje panelu przełączników - oprócz ciągłego zasilania, przełączniki można zaprogramować tak, aby działały jako przycisk jednorazowego błysku lub funkcja ciągłego błysku stroboskopowego : Aby zmienić tryb pracy, należy postępować zgodnie z poniższymi instrukcjami: Krok 1: Włącz panel przełączników. Krok 2: Naciśnij szybko dwa razy przycisk „Mode”, a wskaźniki LED nad przełącznikami zaczną migać. Krok 3: Naciśnij przełącznik, którego funkcję chcesz zmienić. Krok 4: Przetestuj działanie. Jeśli tryb pracy nie zmienił się, uruchom ponownie panel przełączników i powtórz kroki 1-3.

Instrukcję producenta można znaleźć klikając tutaj lub w plikach do pobrania.
