Sterownik i panel przełączników Purelux Multi-switch Bluetooth/RF, 10–30V

Bardzo wszechstronny panel przycisków, który umożliwia sterowanie nawet 8 różnymi urządzeniami elektrycznymi — bezpośrednio z panelu, za pomocą dołączonego pilota bezprzewodowego lub z wykorzystaniem aplikacji mobilnej zainstalowanej w smartfonie!
Świetnie sprawdzi się m.in. do sterowania oświetleniem maszyny budowlanej, ciężarówki czy SUV-a.

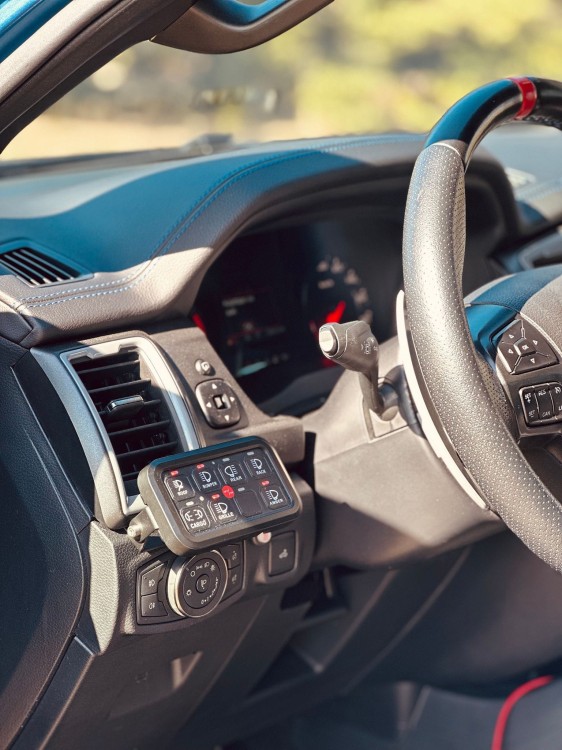

Kontroler Purelux Multi-Switch Dashboard to bardzo wszechstronny i wygodny panel przycisków, który umożliwia sterowanie nawet ośmioma różnymi urządzeniami elektrycznymi (np. oświetleniem, lampami ostrzegawczymi, wentylatorem silnika czy nawet podgrzewaniem fotela) — bezpośrednio z panelu, za pomocą dołączonego pilota bezprzewodowego lub przy użyciu aplikacji mobilnej zainstalowanej w smartfonie. Panel można zamontować np. w kabinie pojazdu, aby umożliwić łatwą obsługę świateł/urządzeń elektrycznych zamontowanych z tyłu podczas pracy. Dodatkowo, pilot bezprzewodowy oraz aplikacja mobilna umożliwiają sterowanie także w sytuacjach, gdy panel nie znajduje się w zasięgu ręki, np. stojąc na zewnątrz pojazdu.

Panel pozwala na przykład na oddzielne sterowanie przednimi, tylnymi i bocznymi lampami roboczymi oraz lampą ostrzegawczą w maszynie, a przełączniki wszystkich świateł znajdują się w jednym, wygodnym miejscu. Światła mogą być włączane i wyłączane indywidualnie, a dodatkowo środkowy przełącznik może służyć do jednoczesnego wyłączenia wszystkich urządzeń podłączonych do panelu. Wszystkie światła (i inne urządzenia) podłączone do panelu mogą działać w trybie ciągłym (włącz/wyłącz przyciskiem), chwilowym (światło świeci, gdy przycisk jest wciśnięty) lub w trybie migania.

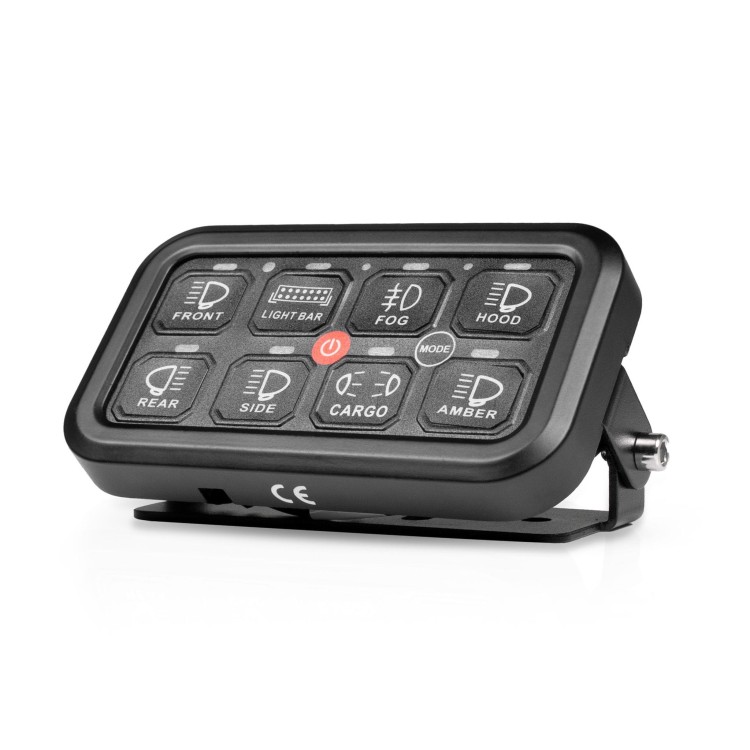

Panel wyposażony jest w podświetlenie RGB, które automatycznie dostosowuje się do jasności otoczenia, a jego kolor można ustawić według własnych preferencji. Podświetlenie można także wyłączyć, naciskając raz przycisk „Mode”. W zestawie znajduje się łącznie 45 różnych naklejek z symbolami oraz pięć czarnych, samoprzylepnych naklejek do samodzielnego wycinania, służących do oznaczenia przełączników. Dzięki temu każdy przełącznik przypisany do danego urządzenia lub światła można odpowiednio oznaczyć, aby uniknąć pomyłek. Symbol na przełączniku jest doskonale widoczny także w ciemności dzięki podświetleniu.

Panel przycisków może sterować wszystkimi podłączonymi za nim światłami w trybie ciągłym, chwilowym lub migającym. Zmianę trybu pracy można wykonać, naciskając dwukrotnie w krótkim odstępie czasu przycisk Mode znajdujący się na środku panelu — po czym diody LED nad przełącznikiem zaczną migać. Następnie należy nacisnąć przełącznik, którego funkcję chcemy zmienić. Dzięki temu, na przykład, nie jest potrzebny osobny przerywacz, aby światła działały w trybie migania!

Panel wyposażono także w praktyczną funkcję pamięci — po ponownym włączeniu zasilania światła uruchomią się w tym samym trybie, w jakim działały przed odłączeniem prądu.

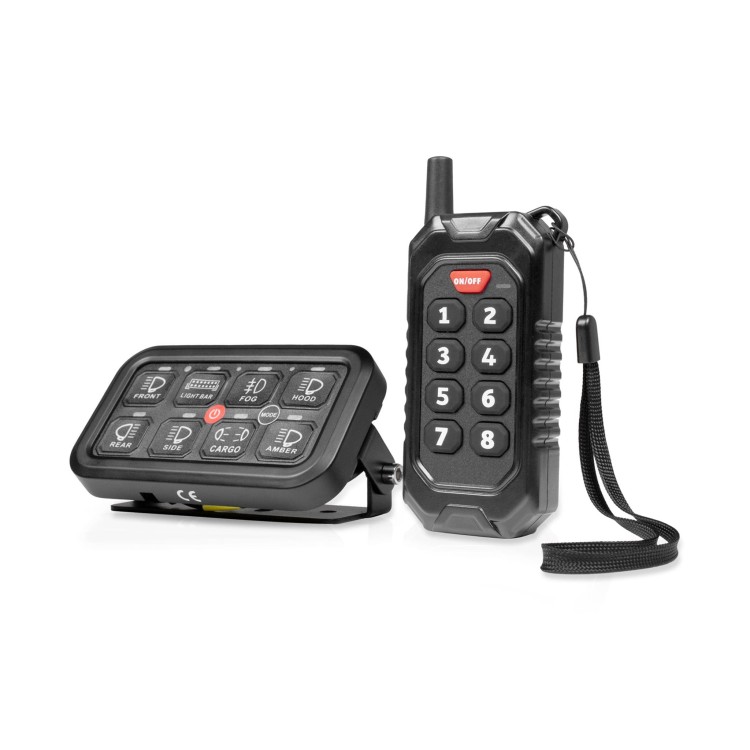

Oprócz panelu przycisków, światła/urządzenia podłączone za nim można obsługiwać również dołączonym pilotem bezprzewodowym. Pilot ma osobne przyciski dla wszystkich ośmiu obwodów, a tryb pracy każdego z przycisków można ustawić na panelu. Sterowanie jest możliwe także zdalnie przez Bluetooth za pomocą aplikacji mobilnej SwitchPanel, dostępnej w sklepach Google Play oraz Apple App Store. W aplikacji można sterować urządzeniami podłączonymi do panelu w taki sam sposób, jak z poziomu panelu, ale z dowolnego miejsca w zasięgu. Dodatkowo, aplikacja pozwala w prosty sposób tworzyć grupy oświetlenia, co umożliwia jednoczesne sterowanie kilkoma lampami.

UWAGA! Panel przycisków ma moc znamionową 600 W przy 12 V oraz 1200 W przy 24 V. Całkowita moc urządzeń elektrycznych włączonych jednocześnie nie może przekraczać 600 W (lub 1200 W).

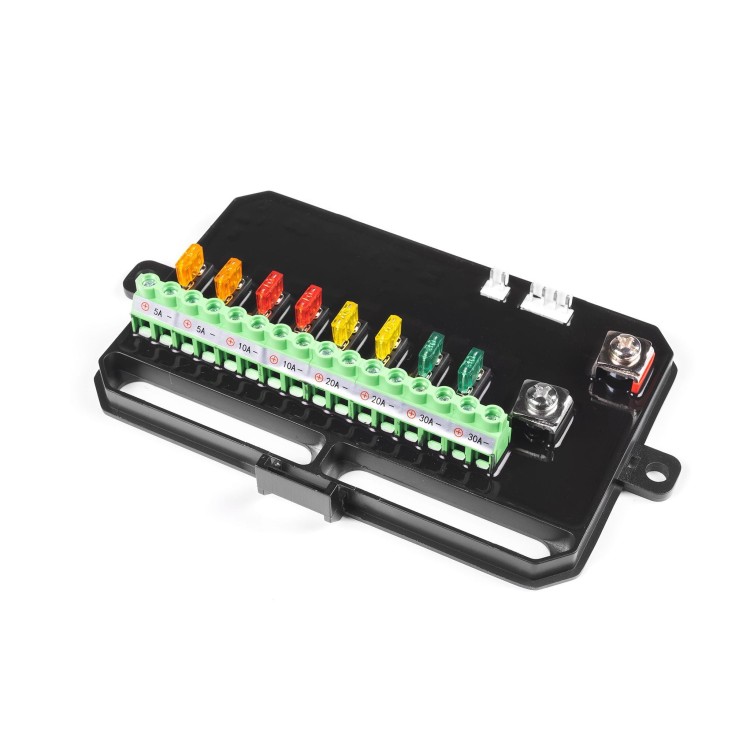

Obwody 1 i 2 obsługują maksymalnie 30 A, obwody 3 i 4 — 20 A, obwody 5 i 6 — 10 A, a obwody 7 i 8 — 5 A. Każdy obwód posiada własny bezpiecznik w skrzynce sterownika.

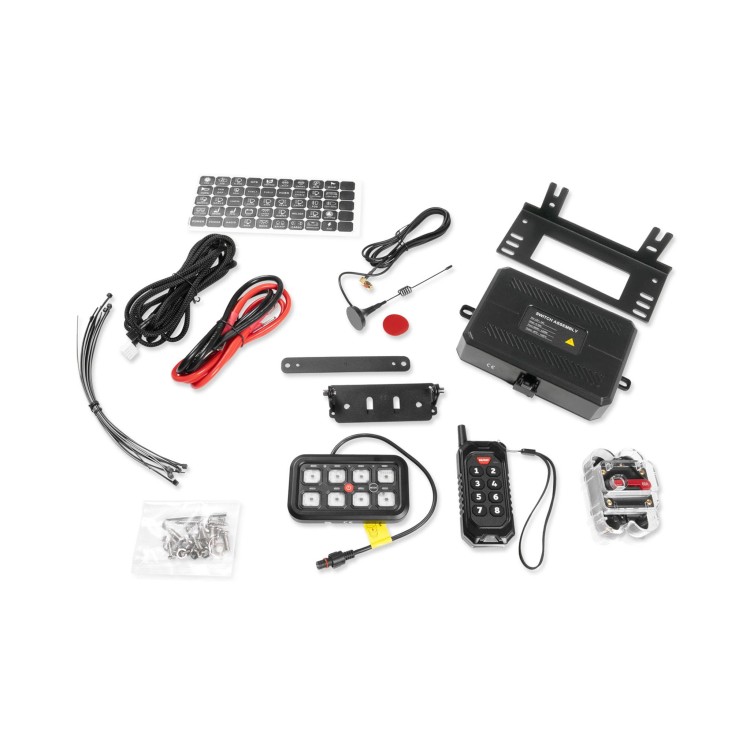

Zawartość zestawu

• Panel przycisków (8 przełączników)

• Skrzynka bezpieczników

• Wyłącznik różnicowoprądowy (60 A)

• Pilot zdalnego sterowania

• Bateria do pilota (CR2477 3V)

• Antena

• Przewód 4-żyłowy

• Przewód 2-żyłowy

• Przewód zasilający

• 2 różne uchwyty montażowe do panelu przycisków

• Uchwyt montażowy do skrzynki bezpieczników

• 50 naklejek do oznaczania przycisków

• Zestaw śrub

• Opaski zaciskowe

• Instrukcja obsługi (FI/SV/NO/DK/EN)

Specyfikacja

• Produkt: Panel przycisków Purelux Multi-Switch Dashboard Controller Bluetooth/RF, 10–30 V

• Przeznaczenie: obsługa do 8 urządzeń elektrycznych z jednego panelu przycisków

• Funkcje: umożliwia m.in. oddzielne sterowanie dodatkowymi lampami, bocznymi i tylnymi lampami roboczymi oraz lampą ostrzegawczą

• Napięcie robocze: 10–30 V

• Moc znamionowa: 600 W @ 12 V, 1200 W @ 24 V

• Maksymalny prąd: 60 A

• Oznaczenia przycisków: w zestawie 50 naklejek

• Pilot zdalnego sterowania: w zestawie + bateria (CR2477)

• Łączność Bluetooth: zasięg do 10 m

• Łączność radiowa (RF): zasięg do 30 m

• Wymiary panelu przycisków: 116 × 66 × 14 mm (szer. × wys. × gł.)

• Klasa szczelności: IP65

• Zakres temperatur pracy: –40 – +105°C

• Certyfikaty: oznakowanie CE

• Inne: panel posiada funkcję pamięci, może być również sterowany za pomocą aplikacji mobilnej SwitchPanel (Bluetooth)

• Gwarancja: 12 miesięcy

Instrukcja podłączenia

Zasilanie:
Podłącz główny przewód zasilający (czerwony) od akumulatora pojazdu lub innego stałego punktu zasilania do wyłącznika różnicowoprądowego, a następnie od wyłącznika różnicowoprądowego do skrzynki bezpieczników, do punktu przyłączeniowego oznaczonego kolorem czerwonym.
Podłącz jeden koniec przewodu masowego (czarnego) do np. ramy pojazdu lub innego stałego punktu masy, a drugi koniec do punktu masy oznaczonego kolorem czarnym w skrzynce bezpieczników.

Podłączenie panelu przycisków:
Podłącz jeden koniec dołączonego przewodu 4-pinowego do panelu przycisków, a drugi koniec do oznaczonego gniazda w skrzynce bezpieczników.

Prąd wzbudzenia:
Skrzynka bezpieczników może być zasilana prądem wzbudzenia w zależności od zamierzonego zastosowania:

• Jeśli nie chcesz, aby urządzenia podłączone za panelem działały, gdy pojazd jest wyłączony, zaleca się podłączenie przewodu prądu wzbudzenia np. do gniazda zapalniczki lub podstawy stacyjki.

• Jeśli chcesz, aby urządzenia podłączone do panelu mogły być używane także przy wyłączonym pojeździe, zaleca się podłączenie przewodu prądu wzbudzenia bezpośrednio np. do dodatniego bieguna akumulatora lub innego stałego punktu zasilania.

Podłącz wtyczkę 2-pinowego przewodu prądu wzbudzenia do skrzynki bezpieczników.

Uwaga! Czerwona dioda LED obok bezpiecznika wskazuje jego przepalenie.

Podłączanie świateł (lub innych urządzeń elektrycznych):
Podłącz wybrane światła do wyjść 1–8 w skrzynce bezpieczników. Zwróć uwagę na maksymalne dopuszczalne natężenie prądu dla każdego obwodu i podłącz urządzenie do wyjścia o odpowiedniej mocy.

Wskazówka:
Jeśli moc świateł/urządzeń przekracza maksymalną moc obsługiwaną przez panel (600 W @ 12 V, 1200 W @ 24 V), panel może sterować również przekaźnikiem. W takim przypadku prąd wymagany przez światła (lub część świateł) przepływa przez przekaźnik/wiązki przewodów przekaźnika, a z panelu podawany jest jedynie prąd wzbudzenia. W takiej konfiguracji, zamiast przewodu zasilającego światło, do wyjścia (1–8) z panelu podłącza się jedynie przewód wzbudzenia przekaźnika/wiązki przekaźnika.

Dzięki temu część świateł można podłączyć za pośrednictwem własnej wiązki z przekaźnikiem np Purelux. W takim przypadku prąd zasilający światła płynie przez przekaźnik, a panel dostarcza jedynie sygnał sterujący (prąd wzbudzenia) do jego uruchomienia.

Dodatkowe funkcje panelu przycisków – oprócz zasilania ciągłego, przełączniki można zaprogramować tak, aby działały jako:

• przycisk chwilowy (działanie tylko podczas przytrzymania),

• tryb migania ciągłego (stroboskop).

Zmiana trybu pracy – instrukcja:

1. Włącz panel przycisków.

2. Naciśnij przycisk Mode dwa razy szybko – diody LED nad przełącznikami zaczną migać.

3. Naciśnij przełącznik, którego tryb chcesz zmienić.

4. Sprawdź działanie. Jeśli tryb się nie zmienił, ponownie włącz panel i powtórz kroki 1–3.

Parowanie i obsługa pilota zdalnego sterowania:

1. Jednocześnie naciśnij przycisk ON/OFF i jeden z ośmiu przycisków funkcyjnych na panelu. Wskaźnik przycisku ON/OFF zaświeci się na czerwono.

2. Naciśnij przycisk ON/OFF na pilocie.

3. Diody przycisków na panelu migną 3 razy – oznacza to pomyślne sparowanie.

Pilot może sterować wszystkimi 8 wyjściami, ale tryby pracy poszczególnych wyjść ustawia się na panelu.

Instalacja aplikacji mobilnej:
Pobierz aplikację SwitchPanel ze sklepu Google Play, Apple App Store lub korzystając z kodu QR znajdującego się na opakowaniu oraz na ostatniej stronie instrukcji obsługi.

Instrukcję instalacji i podłączenia producenta znajdziesz, klikając tutaj lub w plikach do pobrania poniżej.
