Bezprzewodowy zestaw sterujący przełączanie dla świateł dodatkowych - XBB OBD Dongle & PowerUnit, Dongle & Powerunit + Smart Button (czytnik, przekaźnik i przełącznik Bluetooth)

Innowacyjne urządzenie umożliwiające bezprzewodowe doprowadzenie prądu wzbudzenia do wiązki przewodów oświetlenia dodatkowego bezpośrednio z portu OBD-II samochodu. Najprostszy sposób na podłączenie dodatkowych świateł do samochodu.

XBB OBD Dongle & PowerUnit to innowacyjne połączenie przekaźnika i sterownika, które bezprzewodowo wykorzystuje magistralę CAN. W wielu nowych samochodach z technologią LED lub ksenonową w reflektorach, sterowanie światłami może odbywać się za pośrednictwem magistrali CAN, więc prąd wzbudzenia dla tradycyjnej wiązki przewodów nie może być pobierany bezpośrednio z przewodu zasilającego lampę, jak ma to miejsce w przypadku lamp halogenowych. W takim przypadku sterowanie światłami dodatkowymi można uzyskać za pomocą tego urządzenia sterującego, które można włożyć do portu OBD-II samochodu, które przechwytuje sygnał długich świateł bezpośrednio z portu OBD i przekazuje go bezprzewodowo do przekaźnika podłączonego do wiązki przewodów, który z kolei steruje światłami dodatkowymi zgodnie z tym sygnałem. Przekaźnik ma dwa wyjścia prądowe, co oznacza, że może sterować nie tylko światłem dodatkowym, ale także na przykład światłem postojowym w lampie dodatkowej.

Szczegółową listę kompatybilnych samochodów (stale powiększaną) znajdziesz tutaj

Uwaga! Lista kompatybilnych samochodów obejmuje tylko te modele, dla których producent miał czas na przetestowanie produktu. Jeśli twój model samochodu nie znajduje się na liście, powinieneś wypróbować "przepis" z innego modelu tej samej marki samochodu lub innej marki z tej samej grupy, ze względu na to, że XBB Dongle & PowerUnit jest kompatybilny z prawie wszystkimi markami i modelami samochodów.

Jeśli więc wiesz, że światła twojego samochodu są sterowane przez CAN i tradycyjne podłączenie przekaźnika nie jest możliwe, jest to doskonały wybór do podłączenia dodatkowych świateł. Moduł XBB OBD Dongle, który podłącza się do portu OBD samochodu, odbiera informacje o aktywacji bezpośrednio z magistrali CAN samochodu i wysyła je bezprzewodowo do przekaźnika XBB PowerUnit, który jest podłączany do standardowej wiązki przewodów z przekaźnikiem (może być wpięty do wiązki przewodów zamiast standardowego przekaźnika). Moduł XBB OBD Dongle i przekaźnik XBB PowerUnit komunikują się ze sobą bezprzewodowo, więc nie ma potrzeby prowadzenia żadnych przewodów między komorą silnika a wnętrzem samochodu.

Aplikacja XBB pobrana na telefon umożliwia wybór marki i modelu samochodu, w którym zostały zamontowane dodatkowe światła, a następnie informacje są wysyłane z telefonu do modułu XBB Dongle. Aplikacja jest dostępna zarówno w Google Play, jak i App Store.


Aplikację XBB dla Android pobierzesz tuaj


Aplikację XBB dla iOS pobierzesz tutaj





UWAGA! Jeśli port OBD jest już zajęty lub jest potrzebny do innego celu, możesz podłączyć dwa urządzenia do portu za pomocą tego adaptera: adapter OBD

UWAGA! Przkeaźnik XBB pozwala na bezpośrednie podłączenie świateł o mocy do 180W poprzez zamianę standardowego przekaźnika na inteligentny przekaźnik XBB. Można go również użyć do zainstalowania mocniejszych świateł, wykonując niewielką i łatwą dodatkową instalację (zobacz instrukcje w plikach do pobrania lub tutaj: Instalacja modułu XBB dla świateł powyżej 180 W)lub kupując wiązkę przewodów Purelux Dualrelay (2 złącza DT lub 2 złącza DTP) sprzedawane jako zestaw. Wiązki te mają gotowe gniazdo typu Plug&Play dla inteligentnego przekaźnika XBB, dzięki czemu można zainstalować jeszcze mocniejsze światła bez dodatkowego ingerowania.

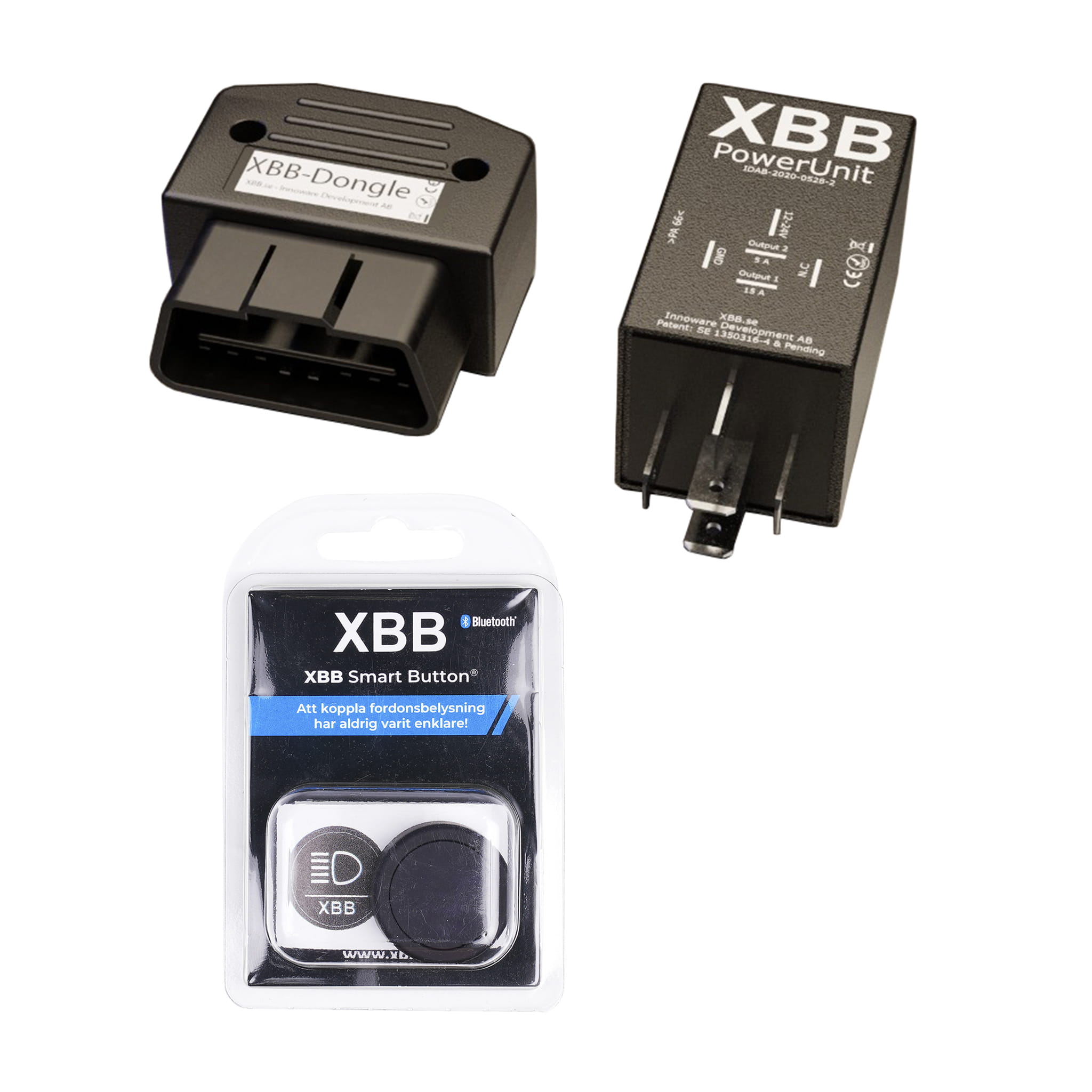

Zawartość dostawy

Dongle & Powerunit + Smart Button (czytnik, przekaźnik, przełącznik)

• XBB Dongle

• XBB PowerUnit

• XBB Smart Button

  • Dzięki temu oświetlenie można sterować bezprzewodowo, za pomocą technologii Bluetooth!



Dane techniczne

Przekaźnik PowerUnit

• Napięcie znamionowe: 12/24V

• Napięcie robocze: 9-36V

• Pobór prądu w trybie uśpienia: 4 - 5,3 mA

• Maksymalne obciążenie: 180 W przy 12 V

  • W przypadku oświetlenia o mocy powyżej 180 W zapoznaj się z instrukcją instalacji w plikach do pobrania.

• Połączenie: 5 x 6,3 mm

• Temperatura pracy: -40 - 85°C

• Waga: 27g

• Wymiary: 30 x 50 x 30 mm (dł./szer./gr.)

• Stopień ochrony IP: IP53

• EMC/Aprobaty:

  • PN-EN 50498:2010

  • PN-EN 50581:2012

  • CZERWONY 2014/53/UE

  • PN-EN 300328 - Wersja 2.1.1

  • PN-EN 301489-01 - Wersja 2.1.1

  • EN301489-17 - Wersja 3.1.1

  • PN-EN 60950-1:2006

  • /11:2009

  • /A1:2010

  • /A12:2011

  • /A2:2013

  • PN-EN 62479:2011-09

  • RoHS 2011/65/UE

• Gwarancja: 12 miesięcy



Czytnik XBB Dongle

• Napięcie znamionowe: 12/24V

• Napięcie robocze: 9-36V

• Pobór prądu w trybie uśpienia: 3 - 5,4 mA

• Pobór prądu w komunikacji CAN: 30 mA

• Połączenie: 2 x 8-pinowe męskie

• Temperatura pracy: -40 - 85°C

• Waga: 28 g

• EMC/Aprobaty:

  • PN-EN 50498:2010

  • PN-EN 50581:2012

  • CZERWONY 2014/53/UE

  • PN-EN 300328 - Wersja 2.1.1

  • PN-EN 301489-01 - Wersja 2.1.1

  • EN301489-17 - Wersja 3.1.1

  • PN-EN 60950-1:2006

  • /11:2009

  • /A1:2010

  • /A12:2011

  • /A2:2013

  • PN-EN 62479:2011-09

  • RoHS 2011/65/UE

• Gwarancja: 12 miesięcy

Krótki przewodnik instalacji

UWAGA! Przekaźnik można podłączyć bezpośrednio do instalacji świateł o maksymalnej mocy 180 W. Możliwa jest również instalacja mocniejszych świateł za pomocą małej i łatwej dodatkowej instalacji. Instrukcja w plikach do pobrania.

Włóż moduł XBB Dongle (urządzenie sterujące) do portu OBD pojazdu. Spowoduje to przechwycenie sygnału długich świateł bezpośrednio z portu OBD i bezprzewodowe przesłanie informacji do przekaźnika (PowerUnit), który z kolei będzie sterował dodatkowymi światłami zgodnie z tym sygnałem. Pobierz i otwórz aplikację XBB Configurator. Połącz aplikację z urządzeniem i włącz urządzenie (klucz sprzętowy) za pomocą aplikacji. W aplikacji można na przykład zdefiniować, skąd wyzwalane jest wyjście przekaźnika 1 i 2, tj. można wybrać, czy jedno steruje światłem dodatkowym, a drugie na przykład światłem postojowym.  Zobacz instrukcję instalacji producenta tutaj (po angielsku).

Przekaźnik można również zastąpić wieloma dostępnymi w sprzedaży przekaźnikami, np. przekaźnikami Purelux.

Producent zaleca montaż przekaźnika w pozycji pionowej, aby zapobiec przedostaniu się do niego wody, która mogłaby dostać się do wnętrza komory silnika.

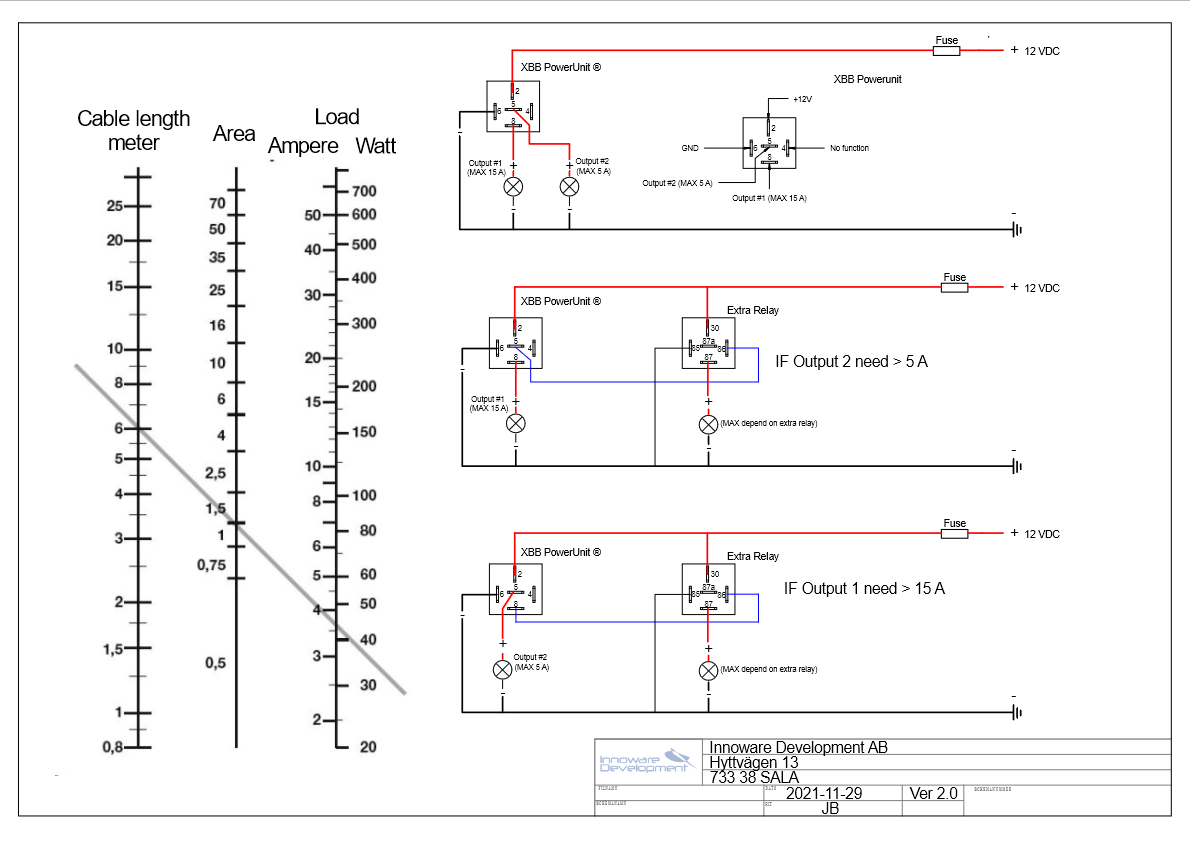

Okablowanie

Aby uzyskać optymalny czas reakcji, umieść przekaźnik PowerUnit jak najbliżej XBB Dongle.

Zlokalizuj akumulator samochodowy lub złącze zasilania w komorze silnika i znajdź odpowiednie miejsce do podłączenia przewodu dodatniego. Jeśli akumulator nie znajduje się w komorze silnika, ale na przykład w kabinie pasażerskiej lub bagażniku, zwykle w komorze silnika znajduje się wyjście zasilania, które ma stałe napięcie. Podłącz przewód do bieguna dodatniego akumulatora lub do odpowiedniego punktu na źródle zasilania. Podłącz drugi koniec przewodu do pinu 12-24V znajdującego się na przekaźniku (między nimi powinien znajdować się bezpiecznik).

Następnie podłącz ujemny (GND) styk przekaźnika do ujemnego bieguna akumulatora (podobnego do bieguna dodatniego, pod nakrętką/śrubą) lub do punktu na karoserii samochodu, w którym można uziemić wiązkę przewodów. Zalecamy podłączenie do nadwozia.

Po zakończeniu podłączania przewodów, podłącz przewód zasilania dodatkowych świateł do złącza wiązki przekaźnika (wyjście 1), a przewód masy do nadwozia samochodu. Przetestuj działanie świateł. Jeśli wszystko jest w porządku, zwiń dodatkowe przewody w zgrabną wiązkę i zabezpiecz ją w odpowiednim miejscu w komorze silnika, chroniąc przed wilgocią.
