Panel do sterowania lampami / listwami ostrzegawczymi Purelux Flash Controller Gen2

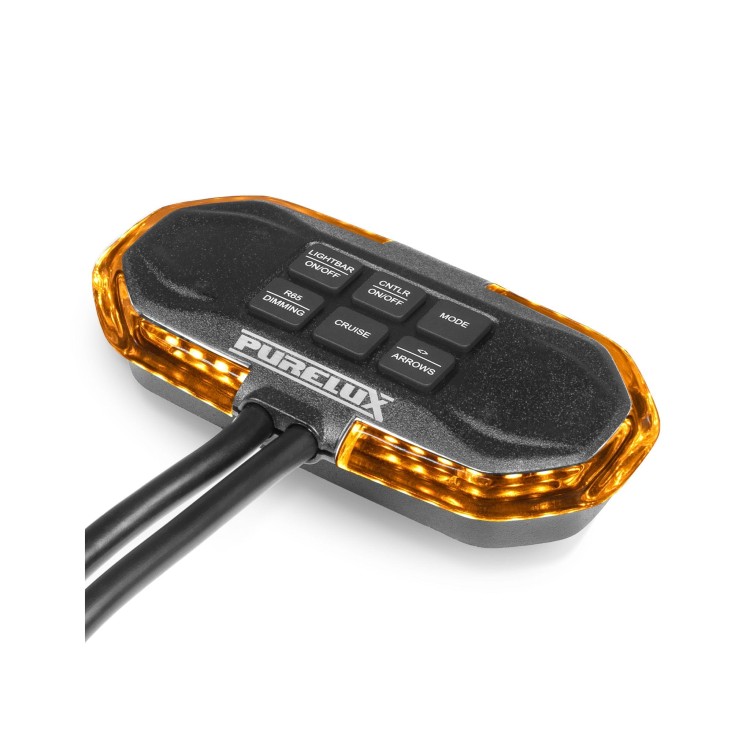

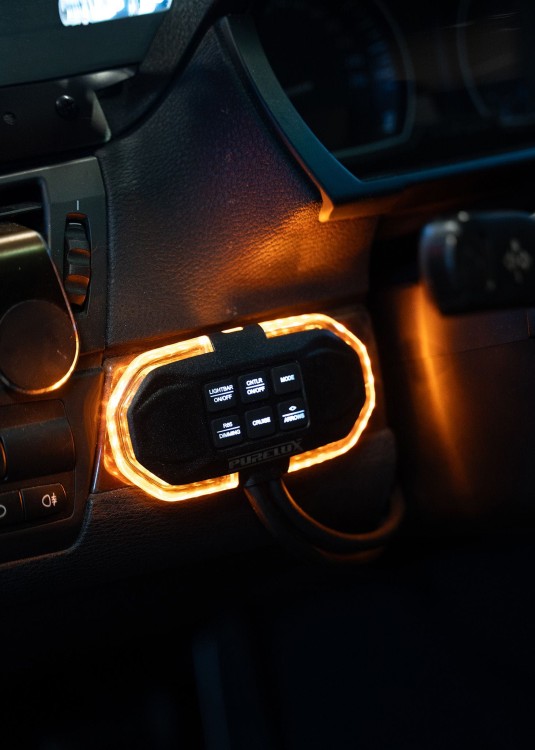

Panel sterujący do lamp ostrzegawczych Purelux Flash Gen2, który umożliwia obsługę wszystkich funkcji lampy bezpośrednio z kabiny. Panel można także ustawić tak, by symulował aktualny tryb pracy lampy – kierowca nie musi wychodzić z pojazdu, aby sprawdzić, który tryb jest aktywny.

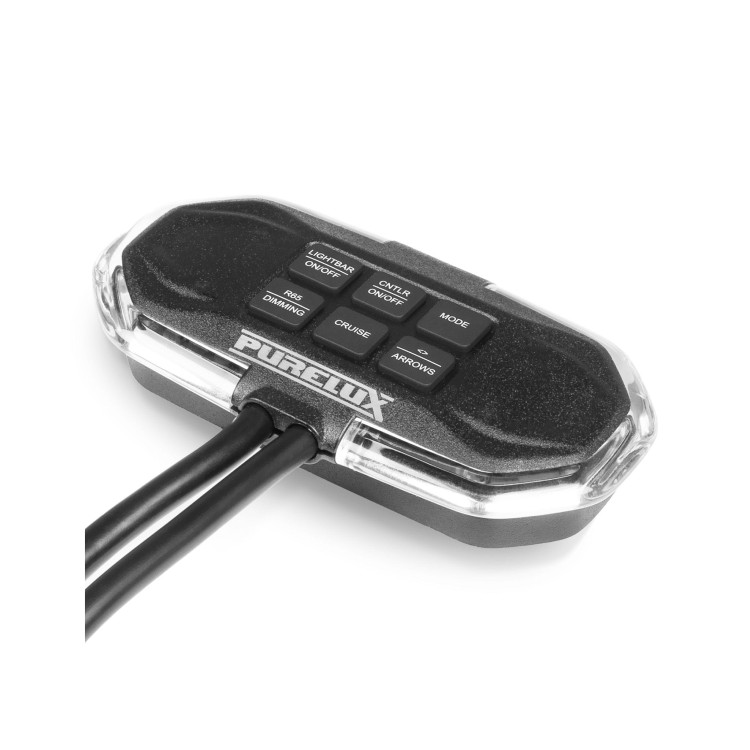

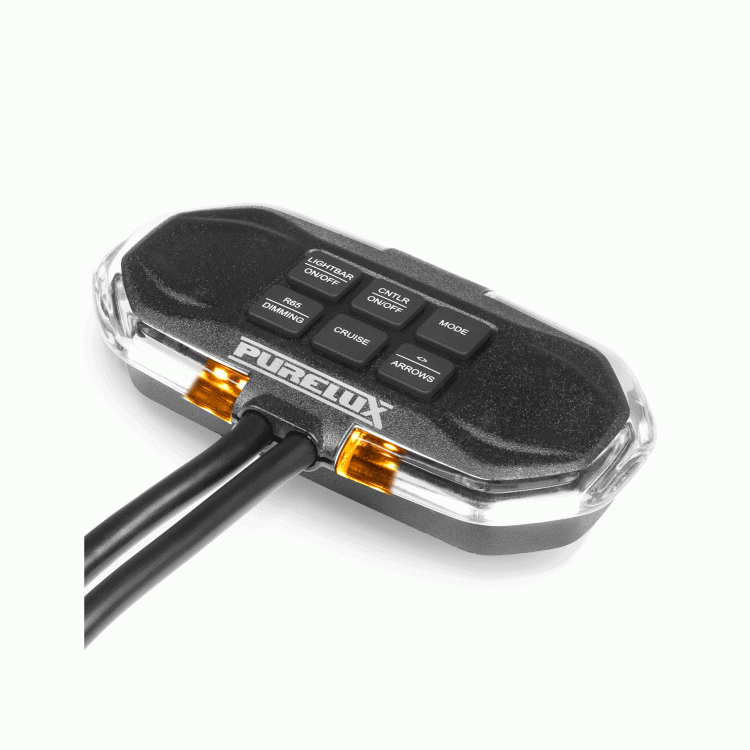

Purelux Flash Panel Controller Gen2 to przełącznik do paneli ostrzegawczych z serii Flash Gen2. Umożliwia włączanie/wyłączanie lampy i szybką zmianę trybów. Ma osobne przyciski skrótów: tryby błysku lampy ostrzegawczej R65 (w tym tryb dzienny/nocny), przyciski strzałek do sterowania ruchem (lewo/prawo), tryb Cruise (ciągłe świecenie) oraz przycisk R65 z regulacją jasności 50% / 100%. Sterownik łączy się z lampą przewodem, a własny przewód zasilający ma długość 250 cm. Tył obudowy posiada magnes do szybkiego mocowania na metalowej powierzchni, a w zestawie jest także magnetyczna podstawa montażowa do trwałego przykręcenia w wybranym miejscu. Gwarancja 24 miesiące.

Kompatybilne panele Purelux Flash

• Purelux Flash Panel 600 Gen2
• Purelux Flash Panel 800 Gen2
• Purelux Flash Panel 1000 Gen2
• Purelux Flash Panel 1200 Gen2
• Purelux Flash Panel 1400 Gen2
• Purelux Flash Panel 1800 Gen2

Zakres dostawy

• Purelux Flash Panel Controller Gen2
• Magnetyczna podstawa montażowa
• Śruby do montażu podstawy
• Instrukcja (FI/EN/SV/NO/DK)

Specyfikacja

• Produkt: Purelux Flash Panel Controller Gen2
• Przeznaczenie: Zdalne sterowanie panelami ostrzegawczymi Flash Gen2
• Napięcie robocze: 10–36 V
• Maks. prąd: 20 A
• Złącze: Przewody proste, bez wtyczki
• Długość przewodu zasilającego: 250 cm
• Długość przewodu połączeniowego: 50 cm
• Stopień ochrony: IP69K
• Wymiary: 120 × 60 × 10 mm (dł. × szer. × wys.)
• Homologacje/EMC: ECE R10, R65 Class 2, CISPR25 Class 5
• Uwaga: Do użytku wyłącznie z lampami Purelux Flash Gen2
• Gwarancja: 24 miesiące

Szybki poradnik

Podłączenie

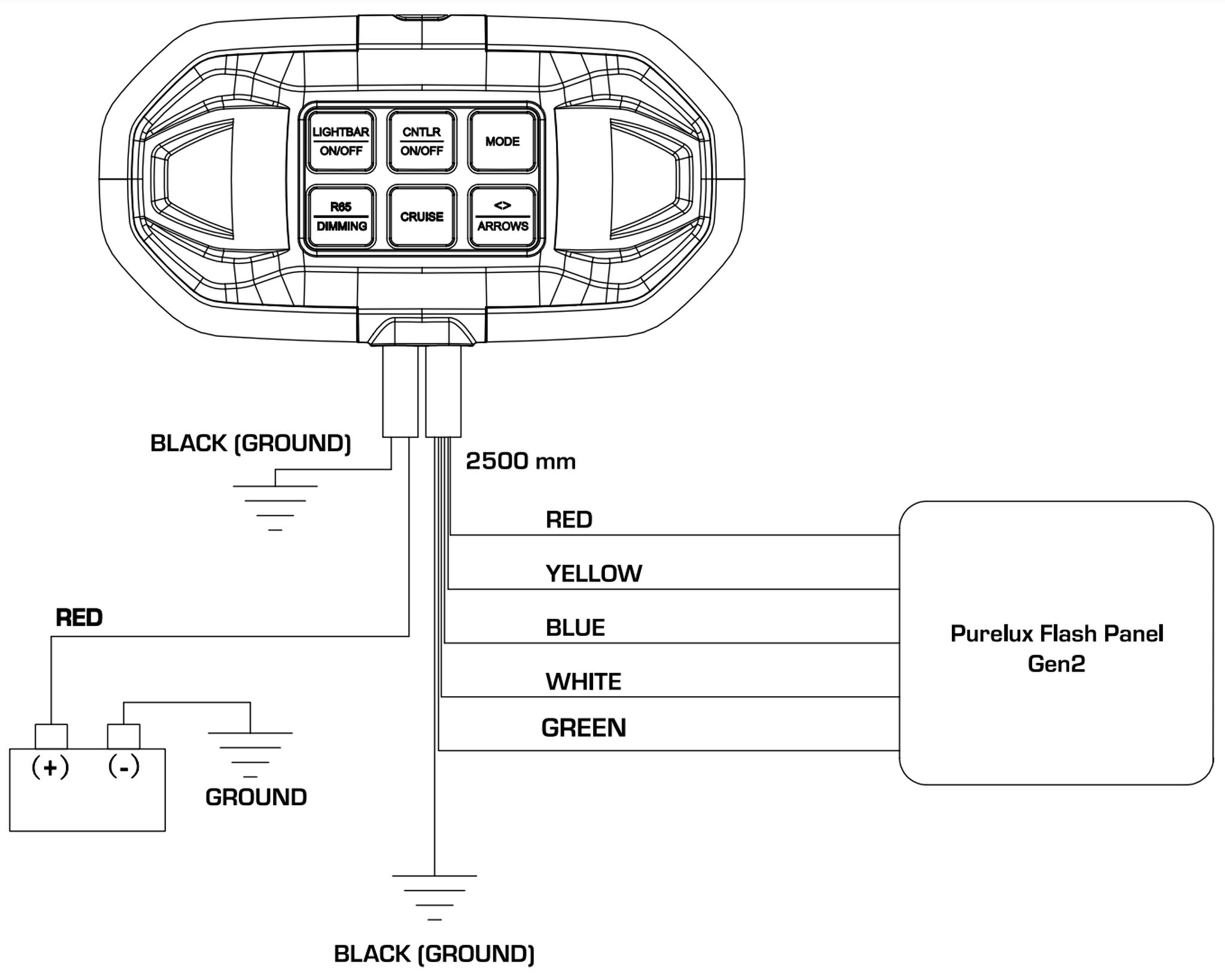

Podłącz osobno przewód zasilający panelu sterującego oraz przewód biegnący do lampy. Łącz przewody o tym samym kolorze pomiędzy panelem sterującym i lampą. Przewód czerwony panelu podłącz do plusa zasilania, a czarny do masy. Aby zsynchronizować panel sterujący i lampę, połącz żółty przewód panelu z żółtym przewodem każdej lampy, która ma pracować synchronicznie. Po wykonaniu połączeń przytrzymaj przełącznik MODE w dół przez ok. 10 s — lampa i panel rozpoczną jednoczesne miganie.

• Czerwony: Zasilanie (+)
• Czarny: Masa (−)
• Żółty: Funkcje lampy + synchronizacja
• Niebieski: Lampa ostrzegawcza #1 (R65) / tryb nocny
• Biały: Światło ciągłe (Cruise)
• Zielony: Sterowanie ruchem lewo/prawo (łącz z brązowym przewodem w panelu lampy)

Instrukcję połączeń producenta znajdziesz tutaj (otwiera się w nowym oknie) lub w plikach poniżej.
